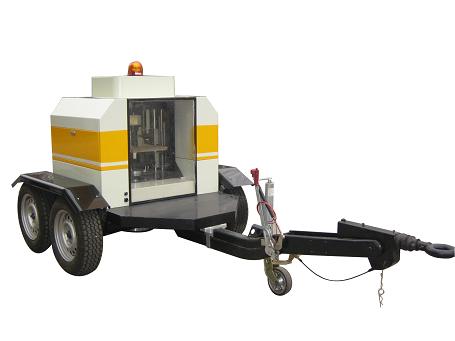

HBL520型全自動落錘式彎沉儀.jpg)
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 產品說明 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
HBL520型全自動落錘式彎沉儀（FWD）簡介 HBL520型FWD測量精度高、穩定性好、自動化程度高、操作簡單、使用方便,而且HBL520型FWD與貝克曼梁有很好的相關性，可廣泛應用于公路管理、施工、養護、監理、教學及科研等單位。 HBL520型FWD具有以下特征 1、舍棄了原有的液壓提錘方式。采用“電動缸＋自動抓錘裝置”來實現自動提錘，自動落錘。操作簡單，易于維護，測量速度快，一分鐘左右即可完成一點三次測量。 2、控制系統以可編程邏輯控制器（PLC）為核心，配合霍爾傳感器、行程開關和繼電器來實現整個系統的全自動控制，系統穩定可靠，安全性能高。 3、測量系統采用高精度USB總線的數據采集卡，最高采用頻率可達200KHz。測量精度高、重復性好。 4、彎沉傳感器及其信號處理是整個測量系統中最重要的部分。HBL520型FWD在原有地震傳感器基礎上，增加了一套獨特的低頻校正電路，使其輸出特性的固有頻率降為原地震傳感器的1/20～1/40。通過這種方法傳感器頻率特性的線性范圍最低可達0.5Hz或更低。 5、拖車采用進口原裝底盤，穩定可靠，減震性能好,最大行走時速達到120km/h。配備左右尾燈（包括轉彎燈、行駛燈、停止燈）、閃光警燈和警示標志牌等，操作安全性高。 6、系統采用全自動智能控制，可在牽引車上進行全部操作，從而大大減輕了測試人員的勞動強度。 7、軟件采用圖形化用戶界面，形象直觀，操作簡單，功能強大，可實現彎沉儀、貝克曼梁測量數據的線性擬合和指數擬合。 8、電源電池采用高性能UPS蓄電池，可配帶高效充電機和發電機。連續使用時間可在48小時以上。
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
