一、結構簡介

        本試驗機是我公司自主研發的一款檢測扣件力學性能的專用試驗機。該設備集合了三種試驗機：10噸扣件試驗機、15噸碗扣試驗機、20噸盤扣試驗機；通過對設備進行加高加寬來實現三種不同扣件的檢測，將幾十種試驗要求集中到一臺機器上，大大節省了用戶的投入成本，也為試驗空間的節省提供了一些便利。

       符合標準：JG/T 503-2016《承插型盤扣式鋼管支架構件》

                         GB 15831-2006《鋼管腳手架扣件》

                         GB 24910-2010《鋼板沖壓扣件》

                         GB/T 24911-2010《碗扣式鋼管腳手架構件》

                         DB44/T 1168-2013《輪扣式鋼管腳手架構件》

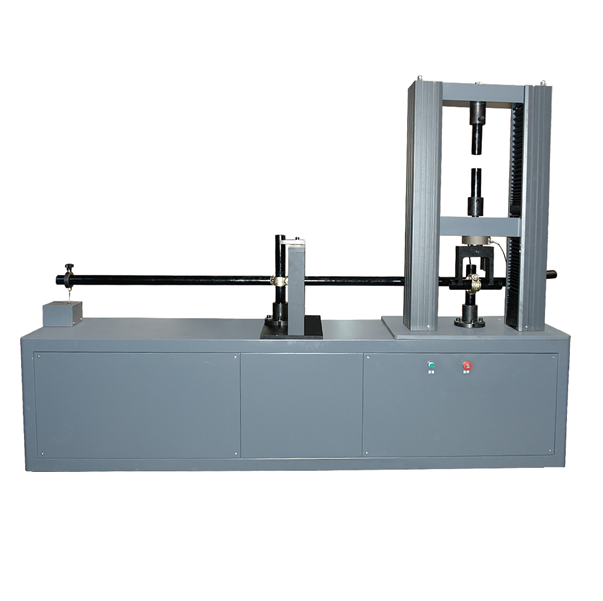

       本試驗機主體采用門式結構，由東元伺服電機配合滾珠絲桿驅動移動中梁完成試件的拉壓試驗。采用微機閉環控制系統，可以選擇恒拉伸速度、恒力值加載方法，對試件進行拉壓試驗，充分運用計算機技術對試驗機進行各種參數預置、自動測量、控制、數據處理、繪制各種曲線及打印報表、聯網上傳數據等。

       專用夾具為本公司自主研發，具有拆裝簡便，使用簡單的特點，節約夾具拆裝時間，使試驗簡單快捷的完成。

       扣件夾具：抗滑抗破壞夾具，扭轉剛度試驗工裝，對接扣件抗拉試驗工裝，抗壓夾具。

       碗扣試驗：強度試驗夾具，焊接強度試驗夾具。

二、主要技術參數

     ▲最大試驗力：20噸

     ▲配置傳感器：2KN和200KN兩個

     ▲高精度傳感器精度：±0.05%

     ▲負荷精度：  ±1%

     ▲最小分辨率：0.5N

     ▲速度精度： ±0.5%

     ▲速度范圍：0.05-200mm/min

     ▲位移測量精度：0.01mm

     ▲位移精度：示值相對誤差±0.5%

     ▲加荷速率：0-1000N/s

     ▲采用光電編碼器測量兩鉗口間位移，位移值由計算機屏幕顯示。

     ▲位移分辨率：0.001mm     位移量程：400mm   測量誤差：±0.5%FS

     ▲控制范圍：0.4～100% FS

     ▲等速率控制精度：±0.5%設定值

     ▲采用位移計測量扣件另一側變形

     ▲位移分辨率：0.001mm   位移量程：10mm   測量誤差：±0.1%FS

     ▲采用光電編碼器測量扭轉剛度試樣鋼管的位移

     ▲速度控制：試驗力等速率控制：0.02～100%FS/min

     ▲位移等速度控制：0.01mm/min-200mm/min

     ▲恒試驗力、恒位移速率控制：控制精度：±1%設定值。

     ▲電源：AC 220V  50Hz

     ▲凈重：460kg

     ▲外形尺寸：2400×500×1860mm（長×寬×高）

三、軟件性能及特點

       標配品牌電腦、中文Windows 7 用戶界面、菜單提示、鼠標選擇操作，簡單方便。

       顯示方式：數據和曲線隨試驗過程動態顯示。

       自動換擋：根據負荷大小切換到適當量程，以確保測量數據的精度。

       控制過程：試驗過程及測量、顯示、分析、打印等功能均由微機完成。

       曲線方式： 應力-應變、應力-時間、伸長-時間、應變-時間。

       曲線對比：同組試驗的曲線可以多種顏色迭加對比。

       局部放大試驗：曲線上的任意段可進行區域放大分析。

       數據分析：在曲線圖上的試驗數據可隨意選取分析。

       報告選擇：可按用戶需求選擇不同的報告格式，可用EXCEL或Word。直接查看報告或取部分打印。

       試樣選定：一組試樣結果可選定有效試驗，并可連續測試。

       自動存儲：試驗條件、測試結果、測試曲線和數據可自動存儲，隨時調用。

       斷裂停車：試樣拉斷瞬間能停車或返回初始位置。

       自動保護：有自動過負荷、過流、過壓、欠壓、限位保護。

       自動返回：移動橫梁可設定不同速度，能準確的自動返回到試驗初始位置。

       控制功能：具有恒速控制方式。

       打?。耗軐?duì)試驗數據處理、存儲、打印、繪制曲線，并打印完美報告單，也可集中或分開打印。

       自動校準：對負荷、伸長可用電標定值自動標定。

       清零：可對負荷、變形、位移測量隨時進行手動或自動清零。
