一、儀器簡介

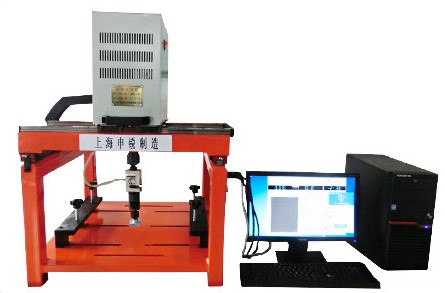

       LBY-9拉拔試驗機是我公司參照國外同類產品性能結構設計并生產一款新型試驗設備，產品適用于干混砂漿、保溫砂漿、陶瓷墻地磚膠粘劑、復層建筑涂料、建筑外墻用膩子等材料拉伸及粘結強度試驗。

       軌道采用臺灣上銀直線導軌，能夠更好地體現出本機的靈活性，能夠快捷的對準試塊，進行拉拔試驗，采用微機閉環控制系統，伺服電機驅動，既可以設置拉伸速度，也可以采用力值恒加載方法，對試件進行拉拔試驗，相比傳統的液晶顯示產品具有測量數據準確直觀/操作簡便快捷的優點。全程電腦控制,可以打印報表，聯網上傳數據，該產品屬國內首創，性能質量媲美德國進口拉拔試驗機，其性能穩定，質量優越。在建筑施工單位/建筑膠粘劑生產及其他企業/高校和科研單位中得到廣泛的應用。本儀器也可用于儀器最大負荷范圍內的其它拉伸性能檢測試驗。在建筑材料檢測中，建筑貼面瓷磚/馬賽克等裝飾材料及保溫板與混凝土之間的拉伸粘結強度檢測是極其必要的，如果建筑貼面的粘貼力度不夠，不僅影響美觀和使用，還容易發生事故。該試驗機是建筑材料粘結強度檢測用理想專用設備。

適用標準：

     JG/T547-2005《陶瓷墻地磚膠黏劑》

     GB/T12954.1-2008《建筑膠黏劑試驗方法》

     JGJ110-97《建筑工程飾面磚粘接強度檢驗標準》

     JGJ126-2000《外墻飾面磚工程施工及驗收規程》

     JGJ144-2004《外墻外保溫工程技術規程》

     JG158-2004《膠粉聚苯顆粒外墻外保溫系統》

     JG149-2003《膨脹聚苯板薄抹灰外墻外保溫系統》

     JC/T992-2006《墻體保溫用膨脹聚乙烯板膠黏劑》

     JC/T993-2006《外墻外保溫用膨脹聚乙烯板抹面膠漿》

     JC890-2001《蒸壓加氣混凝土用砌筑砂漿與抹面砂漿》

     JC/T907-2002《混凝土界面處理劑》

     JC/T3049-1998《建筑室內用膩子》

     JG/T229-2007《外墻外保溫柔性耐水膩子》

     JC/T984-2005《聚合物水泥防水砂漿》

     DBJ01-38-2002《外墻外保溫施工技術規程 聚合物水泥砂漿膠粘劑》

     DBJ/T01-50-2002《外墻外保溫施工技術規程 柔性耐水膩子》

     JGJ144-2004《外墻外保溫工程技術規程》

     GB18445-2012《水泥基滲透結晶型防水材料》

二、主要技術參數及精度

     1、最大試驗力：10KN

     2、高精度傳感器精度：±0.05%

     3、負荷精度： ±1%

     4、最小分辨率：0.5N

     5、速度精度： ±0.5%

     6、速度范圍：0.05-200mm/min

     7、位移測量精度：0.01mm

     8、位移精度：示值相對誤差±0.5%

     9、加荷速率：0-250N/s

   10、移動橫梁有效行程：100mm

   11、電源：AC 220V  50Hz

   12、交流伺服電機功率：400W

   13、試驗基板尺寸：400mm×400mm

   14、外形尺寸：760*750*860mm（長*寬*高）

   15、凈重：130kg

三、軟件性能及特點

     1、配品牌電腦、中文WINDOWS WIN7 用戶界面、菜單提示、鼠標選擇操作，簡單方便。

     2、顯示方式：數據和曲線隨試驗過程動態顯示。

     3、自動換擋：根據負荷大小切換到適當量程，以確保測量數據的精度。

     4、控制過程：試驗過程及測量、顯示、分析、打印等功能均由微機完成

     5、曲線方式： 應力-應變、應力-時間、伸長-時間、應變-時間。

     6、曲線對比：同組試驗的曲線可以多種顏色迭加對比。

     7、局部放大試驗：曲線上的任意段可進行區域放大分析。

     8、數據分析：在曲線圖上的試驗數據可隨意選取分析。

     9、報告選擇：可按用戶需求選擇不同的報告格式，可用EXCEL或Word。直接查看報告或取部分打印。

   10、試樣選定：一組試樣結果可選定有效試驗，可連續測試。

   11、自動存儲：試驗條件、測試結果、測試曲線和數據可自動存儲，隨時調用。

   12、斷裂停車：試樣拉斷瞬間能停車或返回初始位置。

   13、自動保護：有過負荷、過流、過壓、欠壓、上限位保護。

   14、自動返回：移動橫梁可設定不同速度，能準確的自動返回到試驗初始位置。

   15、控制功能：具有恒速和恒加載控制方式。

   16、打?。耗軐υ囼灁?shù)據處理、存儲、打印、繪制曲線，并打印完美報告單，也可集中或分開打印。

   17、自動校準：對負荷、伸長可用電標定值自動標定。

   18、清零：可對負荷、變形、位移測量隨時進行清零。

四、試驗機的工作條件

     1、環境溫度在10－30℃之間

     2、相對濕度≤80％

     3、在穩固的地基或工作臺上，正確安裝

     4、周圍無振動源和腐蝕性物質

     5、電源電壓的波動范圍不應超過額定電壓的±5％

五、試驗方法

       參照有關標準將標準試塊粘于基板上/養護完畢后，再將校準拉撥塊用環氧樹脂粘貼在標準試塊上等環氧樹脂固化發揮強度后，將粘貼好標準試件的基板推入可活動的金屬框內，用緊固手柄將基板緊固，然后移動可活動試驗機頭，使拉撥釘頭與夾具垂直，然后將釘頭的圓帽卡在夾具的槽內，電源開關在機頭的右側打開就可啟動伺服電機進行拉撥試驗，力值和曲線在電腦上直接顯示。
