一、簡介

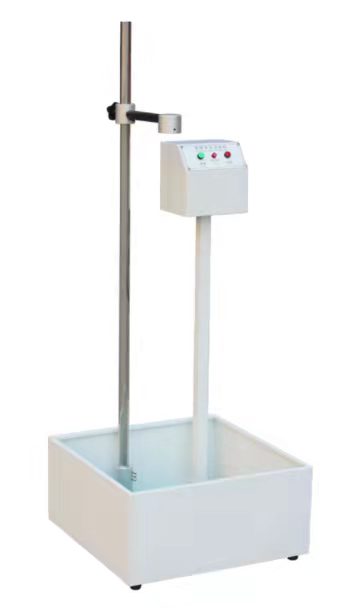

       SRYJ-3型混凝土沖壓沖擊試驗裝置，由底座（含4塊擋板）、支撐板、滑道套筒、磁力夾持器、4.5kg方形鋼錘、Φ63.5mm硬質鋼球等組成，磁力夾持器可輕松的對鋼錘進行夾持和釋放。操作便捷，穩定性好，完全滿足標準要求。

二、符合標準

       GB/T21120-2018《水泥混凝土和砂漿用合成纖維》。

三、技術參數

       1、鋼錘重量：4.5kg

       2、鋼球直徑：Φ63.5mm

       3、擋板相對間距：162mm（可定做）

       4、擋板高度：64mm（可定做）

四、使用方法

       1、首先將此試驗裝置平穩放置于堅實的支撐面（如地面），底座四擋板相對間距為GB/T 21120-2018《附錄G 混凝土抗沖擊性能試驗方法（沖壓沖擊試驗法）》中規定的162mm，高度64mm。

       2、將養護好的試件底面涂抹一層黃油，放置于底座擋板間，在其上表面中心點放上硬質鋼球。

       3、用磁力夾持器將鋼錘夾持，通過調節套筒上部四個內六角螺絲來使鋼錘中心點到試件上表面的垂直距離為600mm，釋放鋼錘，使其自由下落沖擊鋼球。每次沖擊后仔細觀察試件表面裂縫擴展，直至試件與沖擊底座4塊擋板中的任意3塊接觸，此時確定為試件破壞，記錄下破壞沖擊次數。按照標準對試驗結果進行處理。
