一、應用領域

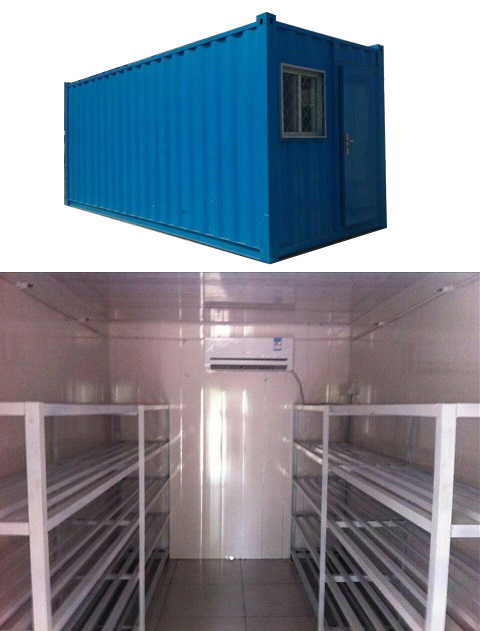

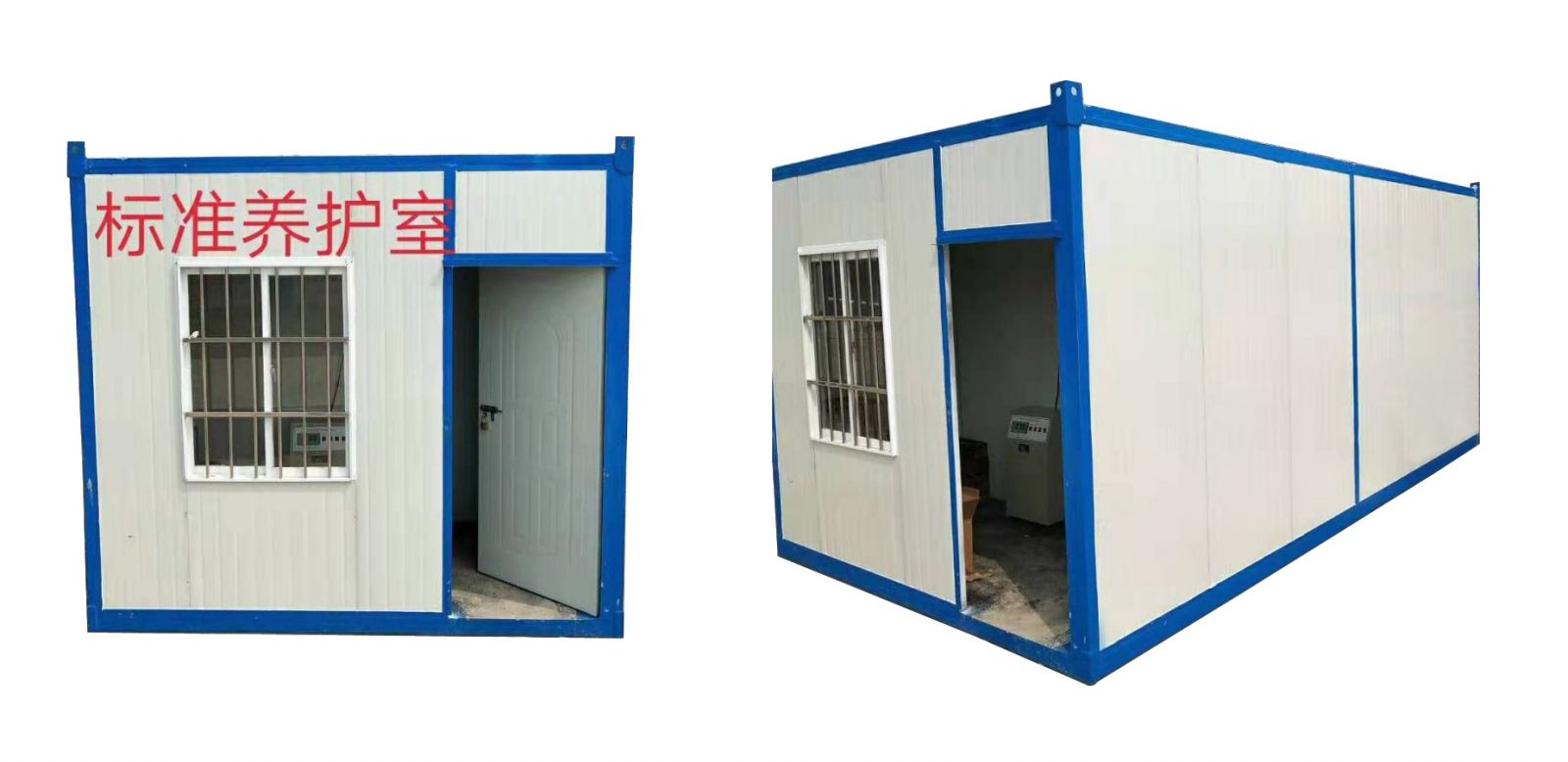

       BYS系列標準養護室由20英尺（3m*6m*2.8m）集裝箱改制而成，特點：移動方便、占地面積小、靈活使用性高，BYS標準養護室適用于高速公路建設、高速鐵路建設、房屋建設工程、水泥制品廠及建筑公路施工單位、大專院校、科研、質檢單位對標準養護室的溫濕度控制，具有操作方便，控制準確等優點。

二、技術指標

     控溫范圍：0-50℃

     控溫精度：20±2℃

     控濕范圍：≥95％（相對濕度）

     加熱功率：3KW

     制冷功率：≤2KW

     加濕功率：90W

     電源穩壓：220±10％V

     電源頻率：50±1HZ

     外形尺寸：（控制儀）500×285×900mm

                      （主   機）600×400×550mm

三、結構與工作原理

1、該控制儀由控制儀、大型負離子加濕器、不銹鋼加熱水箱和空調四部分組成，其溫、濕度的控制均由數顯儀表自動交換，無需人工控制。

2、工作原理

（1）溫控：當養護室的內溫度高于溫控儀的上限給定值時，控制系統即輸出制冷信號，控制空調，外接負載工作；反之，溫度低于溫控儀的下限給定值時，主機加熱，當達到控制要求時自動恢復到恒溫狀態，如此反復達到控制目的。

（2）濕控：當養護室內的濕度低于控制值時，控制系統輸出加濕信號，控制主機加濕器工作，室內濕度達到要求后即自動停止工作。

四、安裝及使用方法

1、安裝方法

（1）首先將控制儀固定在養護室外，選擇最近位置將溫濕度探頭放入養護室內并且固定好，溫濕度傳感器分別按編號、連接控制儀。

（2）然后將主機放于養護室中心位置，用水管將增濕器的進水口與自來水管連通，打開水龍頭（常開小量）進水能自動控制，水位必須高于電熱管，以免電熱管脫水燒毀，加熱加濕插頭分別插在控制儀的插座上。

（3）空調器安裝前需將遙控控制系統拆掉，然后將壓縮機的電源插頭直接接在制冷插座上。

（4）在安裝時必須接好地線，電源須經單用閘刀開關才能接至控制儀上。

2、使用方法：

（1）儀器出廠時已按控制20±2℃設定好工作程序，用戶不必再設定。

（2）利用空載情況下，對控制儀進行試運，當輸出信號無誤后，接好外負載（把制冷、加熱、加濕）的電源插頭分別插入控制儀后的插座上，接上水源即可工作。

五、注意事項

1、控制儀外殼必須可靠接地。

2、加濕器內嚴禁缺水，以免將加熱管、加濕器燒壞，進水閥不應關閉也不要開的過大。

3、如果加熱裝置在升溫時，每次工作超過半小時說明該養護室保溫不良或容積太大，用戶需另配加熱器，控制信號可由控制儀引出。

4、本控制儀應置于通風、干燥、平整、無腐蝕性介質的環境中使用。

5、因質量問題而引起的故障，自出廠之日起負責保修半年。

         6、使用本儀器的用戶，如果電壓不穩定，必須安裝穩壓電源，本儀器電壓220±10％V。
