一、簡介

    SRID-I壓痕硬度測試儀，主要用于混凝土地面、自流平地面、硬化劑處理地面、金剛砂地面等場合的地坪材料硬度測試。該儀器使用的測試方法是無損的，測試時僅在表面產生一個微小的破壞。

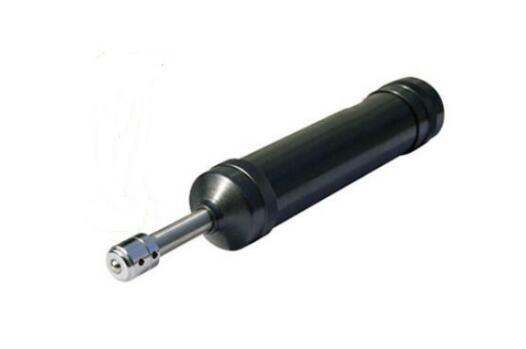

該儀器由壓球、壓頭、沖擊桿、外殼、沖擊錘和彈簧組成，彈簧通過沖擊桿和沖擊錘將4.9J能量傳遞至壓球上，壓球直徑應為10mm，壓球?yàn)榉螱B/T 231.2規定的合金球。配套有讀數放大鏡，可精確測量至0.1mm。

二、符合標準

JC/T 2158-2021《滲透型液體硬化劑》-附錄B 表面硬度試驗方法

GB/T231.2-2002 《金屬布氏硬度試驗》第二部分：硬度計的檢驗與校準

三、技術參數

1、測量范圍：100-400HBS

2、示值精度：±8%

3、沖擊能量：4.9J

4、合金球直徑：（10±0.01）mm

5、外形尺寸：Φ55×370mm

6、儀器重量：≈3.3kg

四、試驗步驟

1、操作前應將鋼球、壓頭緊固螺帽、防松螺帽及機體上的油垢擦凈，然后將鋼球壓頭與鋼球緊固于壓桿上。

2、試件的表面應光滑平坦，不得有氧化皮、脫碳層及硬化等現象。其表面粗糙度應能使打出的壓痕邊緣形象清晰。

3、試件厚度必須大于鋼球壓痕深度的10倍，但彈性零件不能做試件。兩壓痕中心相鄰距離不應小于壓痕直徑的4倍，壓痕中心距試         件邊緣的距離不應小于壓痕直徑的2.5倍。

4、在用標準硬度塊校驗硬度計及進行小型試件的試驗時，應將硬度塊及試件固定在大的平臺上，臺面粗糙度Ra不得低于3.2μm，并       應注意在打擊過程中試件不允許有任何移動。

5、在正式打擊前應先打幾點，以消除鋼球壓頭與壓桿的接觸間隙。操作過程中應保證鋼球壓頭與試件平面垂直。打擊時應一手握住       鋼管，一手握住后蓋，將鋼球壓頭對準試件，此時壓桿向鋼管內移動，直到鉤子被接觸器壓得張開進行沖擊為止。

6、試件平穩放置于地面，每測量一個點時，將壓痕硬度測試儀垂直壓向試件表面，使儀器彈簧釋放4.9J能量沖擊試件表面。共測量       10個點，測試點在試件表面均勻分布，兩點間距大于15mm，并應避開磨輪痕跡。

7、用讀數放大鏡讀取壓痕直徑，精確至0.1mm。每個測試點測定相互垂直的直徑讀數平均值作為該點的壓痕直徑。
