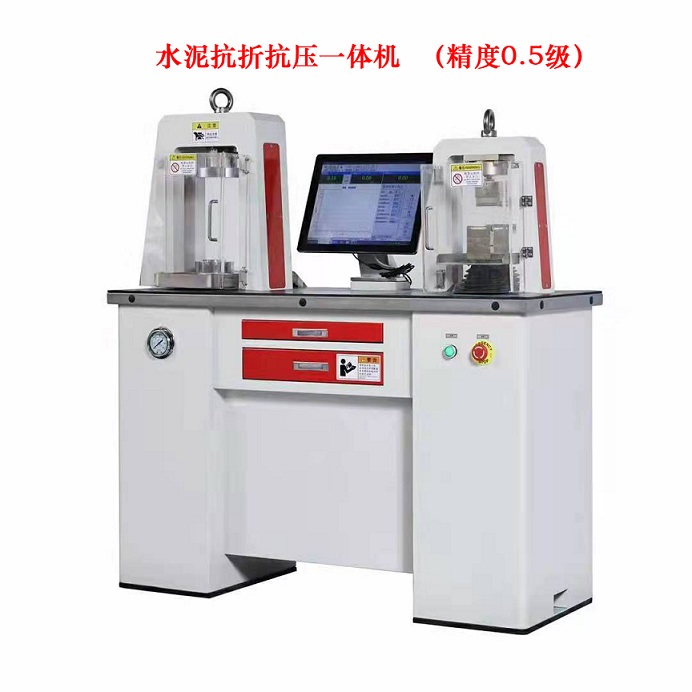

一、規格：抗壓300kN、抗折10kN
二、用途：該試驗機適用于水泥抗壓、砂漿抗壓、水泥抗折、耐火磚抗折、紅磚抗折等強度試驗。
三、適用標準：滿足GB/T17671-2021、GB/T 3001-2007、JGJ 70-2009等相關試驗標準。
- 雙鑄造一體式框架機構，結構穩定；
- 雙負荷傳感器，測試精度高；
- 抗壓伺服油泵靜音控制，抗折電動缸控制，控制穩定、高效、節能；
- 觸摸屏一體控制計算機，雙工位防護網；
- 220V常規電壓要求；
四、功能特點：
- 采用液壓和電動組合的獨特加載方式,300kN抗壓采用伺服油泵液壓加載，10kN采用電動缸電動加載；
- 試驗機300kN和10kN兩個加載框架都采用整體鑄造成型，精度高，大大提高設備的穩定性；
- 該試驗機可以同時進行抗折和抗壓試驗，兩邊互不干涉，大大提高試驗的工作效率；
- 抗壓部分采用的是高速響應伺服油泵控制技術,噪音低、穩定性好、相應速度快且油溫不易升高；
- 抗折部分采用的是電動缸，工作時噪音極低，不受工作油溫影響，長期穩定性好。
- 采用工業級觸屏電腦，操作簡單方便且適應惡劣環境能力強，占用空間小且美觀耐用。
五、主要技術指標：
|
序號
|
項 目 名 稱
|
技 術 規 格
|
|
1
|
最大抗壓試驗力
|
300kN
|
|
2
|
最大抗折試驗力
|
10kN
|
|
3
|
試驗機精度等級
|
±0.5%
|
|
4
|
抗壓測量范圍
|
(3-300)kN
|
|
5
|
抗折測量范圍
|
(100-10000)N
|
|
6
|
抗壓加荷速率
|
(0.2-10)kN/S
|
|
7
|
抗折加荷速率
|
(10-500)N/S
|
|
8
|
抗壓承壓板間凈距
|
200mm
|
|
9
|
承壓板直徑
|
120mm
|
|
10
|
電源
|
AC220V±10%（50Hz）
|
|
11
|
功率
|
1kW
|
|
12
|
外型尺寸
|
1200x500x1300mm
|
|
13
|
重量
|
約500kg
|
|
序號
|
名稱
|
內 容
|
數量
|
備注
|
|
1
|
主機
|
300kN/10kN
|
1臺
|
|
|
2
|
控制器
|
EDD-2300
|
1套
|
|
|
3
|
伺服油源
|
伺服泵站
意大利ELT伺服換向閥組
10kN電動缸
|
1套
1套
1套
|
|
|
4
|
負荷傳感器
|
300kN
|
1個
|
|
|
5
|
負荷傳感器
|
10kN
|
1個
|
|
|
6
|
工業電腦
|
觸摸屏工業計算機
|
1臺
|
|
|
7
|
測控軟件
|
SuperTest9.4
|
1套
|
|
|
