- 全自動激光刻線儀采用計算機控制，配合高精度調焦裝置、伺服傳動裝置和高功率激光發射裝置，可以自動實現各種尺寸的熱軋光圓鋼筋、熱軋帶肋鋼筋或其它試樣拉伸試驗前試樣標距的精準刻線，從而更加方便測量試驗后試樣的斷后伸長率，達到試驗?zāi)康摹?/a>
- 該刻線儀及配件符合以下標準要求：
GB/T 228.1-2010《金屬材料拉伸試驗 di一部分：室溫試驗方法》
GB/T 4338-1995 《金屬材料 高溫拉伸試驗》
- 產品特點

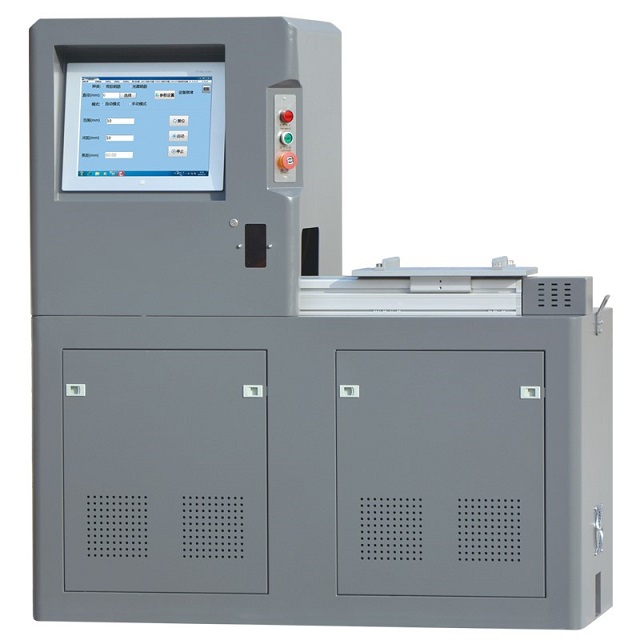

- 全自動激光刻線儀主體結構由平板電腦、激光發生器、自動調焦裝置、自走式滑臺、等零部件組成。
- 全自動激光刻線機采用大功率激光發射裝置配合高精度大范圍偏振鏡頭實現激光打標位置的移動；采用高精度伺服電機驅動滾珠絲杠滑臺帶動試件盤橫移的形式將試件送至激光頭的打標范圍內，可以完成多根試件的精準同步刻線，提升了刻線精度，省時省力，降低了操作者的勞動強度和對試樣帶來的機械損傷，對試樣表面無要求，適合于各種工程用鋼筋標距刻線。
- 全自動激光刻線儀設計在美觀、便捷、安全方面有充分考慮，例如：主機結構整機剛性強且穩定性好；采用觸摸式工業級平板電腦進行方便、快捷的刻線操作；試件工作臺高度便于取放試件。
- 計算機為觸摸式工業級平板電腦（四核2.0G CPU/內存2G/64G SSD/4*USB/4*RS232/2*RJ45網絡接口/1*VGA/鋁合金面板無風扇），操作簡單方便且適應惡劣環境能力強，具備堅固(面板防護等級IP65)、抗震（5-19Hz/1.0mm 振幅；19-200Hz/1.0g 加速度）、抗沖擊（10g 加速度，11ms 周期）防潮（95% @40℃， 無凝露）、防塵、耐高溫（工作溫度-20℃ ～60℃）多插槽和易于擴充等特點，占用空間小且美觀耐用。
- 觸摸式激光刻線控制系統，操作簡單、可根據試驗要求設定試件類型和試件尺寸，自動計算并調節激光刻線所需焦距和高度、有手動與自動雙模式選擇、自動模式下可實現刻線過程一鍵操作。
- 試樣直徑范圍：φ6-φ50
- 試樣zui大數量 ：9
- 激光功率（W）：50
- zui大標距：800
- 標距間隔：5、10（可調整為試樣長度內任意整數值）
- 標距精度：±0.5%
- 刻線速度（s/ 組）：30
- 設備外形尺寸：1280×600×1410
- 設備重量：150
|
