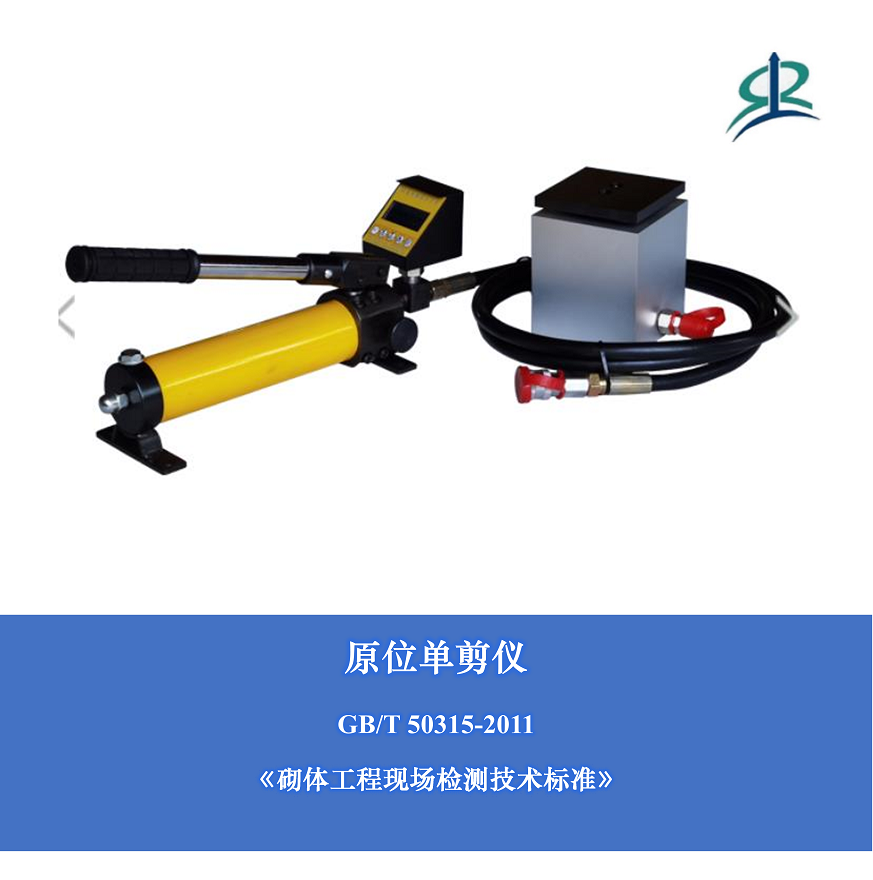

原位單剪儀
|
| 產品說明 |
一、用途和特點
單磚原位單剪法測試裝置是用于檢測建筑砌體抗剪強度的專用儀器。該儀器是一臺小型液壓裝置，通過活塞上升推動蓋板對砌塊產生作用力檢測砌體抗剪強度，使砌塊上下兩個面發生剪切，通過測定砌塊發生剪切時的力來計算砌體的抗剪強度，測試結果直觀性強，檢測部位局部破損。
①.該儀器結構新穎，體積小巧，質量輕盈，操作方便。
②.采用手動泵加荷油缸，操作簡單方便，互換性強。
③.數字顯示壓力表，可直接讀出剪切力。
二、主要技術參數
額定推力（Kn） 150
額定行程 20
相對測量范圍（%） 20-80
示值相對誤差（%） ±2
外形尺寸 115×110×110
質量 （Kg） 10
三、結構特征及工作原理
剪切儀及其附件見圖1所示：
  1、被測砌體 2、切口 3、受剪灰縫 4、傳力件 5、墊塊 6、測力頂 圖1、2所示，壓手動泵壓把，液壓油經油管一路與數字壓力表相通，另一路進入剪切儀推動活塞上升，活塞推動蓋板對砌塊施加推力。隨著對砌塊推力的增大，砌塊上下兩面發生剪切，此時油壓迅速降低回零，在彈簧力作用下活塞回位。數字壓力表記錄下此時的壓力值，通過計算可求出砌體的抗剪強度。
|
