一、井蓋壓力試驗機概述

       本機根據CJ／T3012-1993《鑄鐵檢查井蓋》、CJ／T121-2000《再生樹脂復合材料檢查井蓋》和JC889-2001《鋼纖維混凝土檢查井蓋》、GB/T 23858-2009《檢查井蓋》等行業或國家標準設計制作，用于井蓋承載能力及變形的試驗。其結構性能符合試驗規范要求。

二、技術參數

1、  zui大試驗力：1000KN

2、  有效試驗空間：1200mm×1200mm

3、  工作臺高度：320mm

4、  力值精度：≤±1%（優于1級）

5、  加載速度調節范圍：0.1～25KN/s

6、  活塞行程：300mm

7、  變形測量范圍：0-10mm

8、  變形測量分辨率：0.025mm

9、  載荷指示精度：0.1KN

10、 加載方式：電動液壓

11、 控載方式：恒加載

12、 加載介質：46#抗磨液壓油

13、 電機功率：1.1KW

14、 需用電壓：380V/220V

15、 主機尺寸：1800mm×1200mm×1400mm（長×寬×高）

16、 主機重量：2000Kg

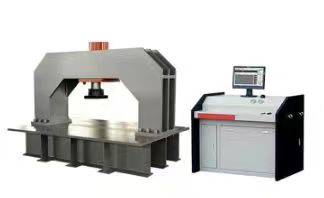

三、結構簡介

       本機主要有機體、液壓操縱、測力及顯示等部分組成。

       采用框架式結構，主體結構采用焊接結構，并進行實效處理，以保證整機的剛性。液壓缸上置于上橫梁上，工作時活塞伸出下壓試件，試驗空間（寬X長）：1200×1200mm.壓頭采用優質碳素鋼（HRC45～50），保證其使用壽命。采用品牌微機，控制高精度液壓伺服閥，驅動液壓缸，可實現整個試驗過程中試驗參數的設定、數據自動采集、處理分析、顯示及試驗結果的打印,加載速度任意設定，可實現對加載速率、保持時間、循環加壓進行控制；微機有井蓋斷裂識別能力并自動停機功能。并配有井蓋試驗機專用中文軟件，根據國家標準或客戶提供的標準進行測量和判斷井蓋的性能參數，并對試驗數據進行統計和處理，同時輸出要求的試驗報告，以完成對井蓋的壓力檢測。

       測力及顯示部分操作詳見儀表說明書。
