一、概述:

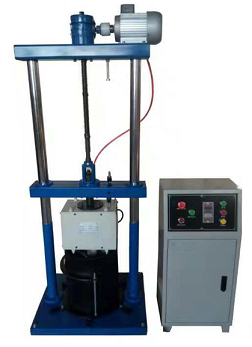

SRCT-14型粗粒土表面振動試驗機符合國家標準GB/T50123-2019《土工試驗方法標準》-61粗顆粒土相對密度試驗中的表面振動法，采用表面振動器法用于測定土樣應為最大粒徑不大于60mm的能自由排水的粗顆粒土，粗顆粒土中細粒土的含量不應大于12% 的最大干密度。

二、主要技術參數：

1、電源電壓：380V、220V

2、升降功率：370W

3、振動功率：750W

4、振動頻率：40HZ-60HZ

5、激 振 力：4.2KN

6、試驗時間：數量0-999秒、任意設定

7、夯板作用在試樣表面靜壓力：14Kpa

8、試筒規格：鐵制大筒一個內徑：300mm鋼制小桶：152mm

9、外形尺寸：610*480*1580mm(長x寬x高)

三、工作原理：

1、振動夯板在試樣表面做垂直振動壓實被自上而下傳播，顆粒菱角剪裁破碎后，顆粒位置重新排列，移動到相應于土工試驗規格標準條件下的穩定位置，從而土體得到壓實。

表面振動壓實儀試驗步驟一：安裝合適的試筒壓緊試筒取適量的土樣，用規定的工具裝入試體，大致刮平試樣表面。

2、確認三相線電源連接良好，控制器面板上電源指示燈是亮的。

3、按動控制器上上升，停止，下降按鍵，振動電機及配重各部件運動自如。

4、當按上升開關，振動器反而下降或按下降開關，振動器反而上升時，應倒電源線。否則上下行程開關都不起作用，容易損壞機器。

5、按一下下降按鍵，大滑套帶動震動板和夯板下降，當夯板接觸到松散的土樣時，大滑套會繼續下降，下降到大滑套下端面，距振動板突緣15-25mm時按一下停止按鍵，大滑套停止下降。

6、設定控制器上定時器，設定時間為6分鐘，按下振動開關，振動開始振動，定時器顯示振動時間，到6分鐘后動板自動停止。

7、按下上升按鍵，套帶動振動板，夯板上升，上升到限位塊上端面便速箱下面15-25mm,按一下停止按鍵，大滑板停止上升。

8、按照試驗規程加第二次土樣，重復以上操作步驟二次，一個試樣就算振動擊實完畢。

9、卸下試驗筒，用一平直鋼尺，置于試筒直徑位置，按規程量測數據再稱重。

10、數據整理計算。
