簡  介

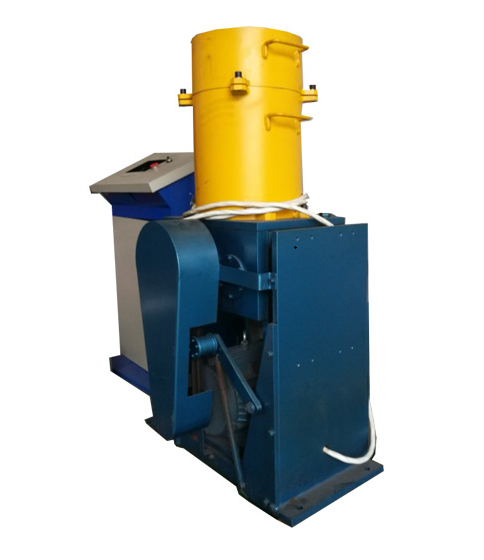

變頻式粗粒土相對密度試驗機符合中華人民共和國國家標準GB/T 50123-2019《土工試驗規程》。用于測定Z大粒徑為60mm能自由排水的粗顆粒土Z大干密度。

根據《土工試驗規程》要求，本機配備Φ300×340mm試樣筒，試樣筒安裝在振動臺上面，試驗樣品置于試樣筒中，試樣表面放置加重蓋板，加重蓋板上面放置蓋重體，試樣筒上面安裝導向護筒，主要用于保持蓋重物能垂直壓實試樣，并給以試樣一個均衡的壓強（14kPa）。而振動臺總成采用機械傳動方式，雙偏心輪激振。數字式變頻調速控制器控制變頻調速電動機，調整改變頻率、轉速從而改變振幅。輸出的原動力經三角皮帶和振動變速齒輪箱組成的傳動鏈，帶動雙偏心輪轉動，產生振動力。改變變頻電機頻率即可改變振動臺振幅。利用專用橡膠墊減振器減振，盡可能減少主機產生的振動傳到地基基礎上?？刂坪蜏y(cè)量系統采用交流數字式變頻控制器，主要用于控制變頻調速電動機運行，通過改變振動頻率來改變振動幅度，在數字式變頻控制器上時實顯示振動頻率。振動測量?jī)x用于測量并顯示振動幅值。

主要技術指標

1、試樣尺寸：Φ300×340mm，體積24033cm³

2、試料容量：0～50Kg

3、蓋重物總重：97Kg(含加重蓋板)

4、蓋重物壓力：14kPa

5、振動頻率：40～60Hz連續可調

6、振動幅值：0～2mm 無級調整

7、使用電源：AC380V，50Hz

8、總 功 率：5KW

9、安轉占地面積：5m²
