簡介

本儀器適用于測定最Da粒徑為80mm、應力水平為3.5MPa、總荷載為700KN的粗粒土變形和壓力的關系，變形與時間關系以便計算粗粒土的單位沉降量、壓縮系數、壓縮指數、回彈指數、體積壓縮系數、壓縮模量、固結系數及先期固結壓力等。

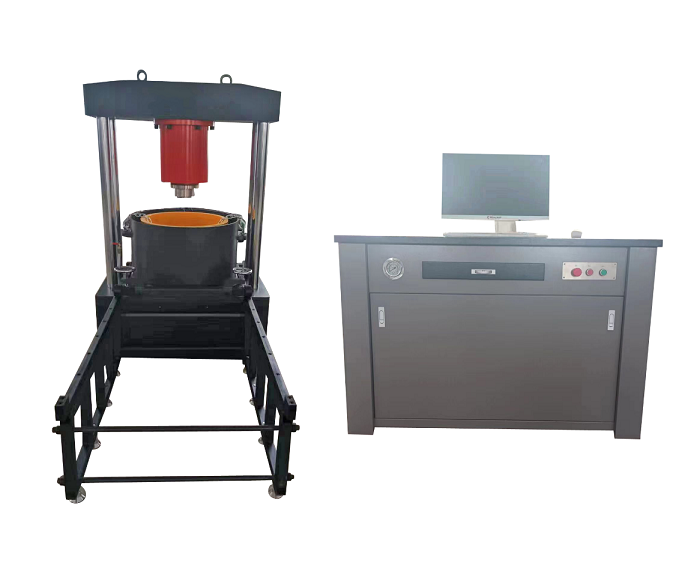

儀器采用浮環式試樣筒，金屬反力框架，液壓油缸加載，專用電液比例伺服閥穩定固結壓力，高精度電阻尺測量固結沉降量，輪輻式荷重傳感器測量固結壓力，所有數據全部采用計算機自動實時采集，試驗軟件可以完成固結，固結回彈試驗自動控制，數據計算，曲線顯示以及符合標準的試驗報表輸出。儀器有關技術參數符合國家標準GB/T 50123-2019《土工試驗方法標準》、DL5356-2006《水利水電工程粗粒土試驗規程》。

技術參數

1、 電 源 電 壓：AC 220V  50Hz

2、 總 功 率：3.3 kW

3、 軸 向 壓力：700kN（1000kN兩個型號可選），精度：0.5%

4、 軸 向 行 程：125mm

5、 油 缸 直 徑：φ250mm

6、 最Da工作壓強：14.2MPa（@700kN）

7、 穩 壓 精 度：±0.5％F.S

8、 試 件 尺 寸：φ504.6×300mm(標配) φ300mm(選配)  φ600mm(選配)

9、 試件容器面積：2000cm²(標配φ504.6mm)

10、 最 Da 應 力：3.5MPa

11、 位 移 量 程：0～50mm（2支位移傳感器），分辨率：0.001mm，精度：0.01mm

12、 輔助提升裝置：最Da提升質量：500kg

13、 主 機 尺 寸： (長寬高)1850*1250*2140mm

14、 主控柜尺寸：(長寬高)1460*1150*1680mm

15、 整機占地面積：13m²

16、 總質量：2000kg

產品功能特點

1、  免下沉一體機身，無需預置地基，也無需挖坑預埋。

2、  高品質的徑向柱塞伺服泵、比例數字閥雙重控制，穩壓狀態無噪音。

3、  液壓系統帶有冷卻裝置，有效降低長時間工作時油溫過高。

4、  自帶試模移動導軌和定位裝置，方便用戶安裝試模和定位。

5、  自帶搖臂式試模液壓提升裝置，實現試桶從主機與小車之間上下快速轉移。

6、  通過手動絲杠調節的試驗空間，可選裝其他尺寸的試模套件。

7、  獨立的伺服測控柜，帶有獨立的10寸觸摸屏和19寸工業嵌入式工業平板電腦。

8、  具有數據監視和相關的緊急事件報警功能。

9、  自主研發的粗粒土力學系列PC版試驗軟件，可完成試驗，繪圖，數值分析，報表等功能。
