一、概述：

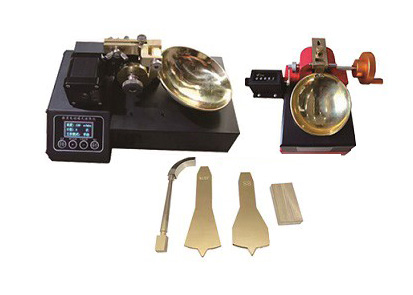

    碟式液限儀用于測量土的液限以劃分土類，由黃銅皿土碟、支架和優質橡塑底座構成，在使用時，需要將調成濃糊狀的試樣裝在碟內，刮平表面，用切槽器在土中成槽，將皿與臺座之間落距控制在1厘米的沖擊裝置凸輪,然后將土碟抬高使碟下落多次，待土槽合攏至適當程度時，測定試樣的含水量。

    符合標準：

    GB /T21997.1-2008標準設計

    SL 237-1999《土工試驗規程》

    JTG E40-2007《公路土工試驗規程》

    TB10102-2010《鐵路工程土工試驗規程》

    GB /T50123-2019《土工試驗方法標準》

    ASTM D4318《土的液限標準試驗方法》

    JTG 3432-2024《公路工程集料試驗規程》引用JTG3430-T0170 碟式儀法測定液限。

二、用途：

    測定土的液限，為劃分土類，計算天然稠度、塑性指數，供設計施工使用。

三、技術規格：

四、適用范圍：

1、本法為測定土液限的試驗方法。所獲成果至少需經3次試驗，并制一塑流曲線（ FlowCurve )，采用一點法，從單次試驗計算液限值；

2、檢驗或鑒定試驗。

除非規定所試驗的土允許采用一點法外，一般應該采用落碟法，當所測成果不一致或所試驗的土按技術要求有規定時，采用檢驗試驗法或鑒定試驗法。
