產品介紹

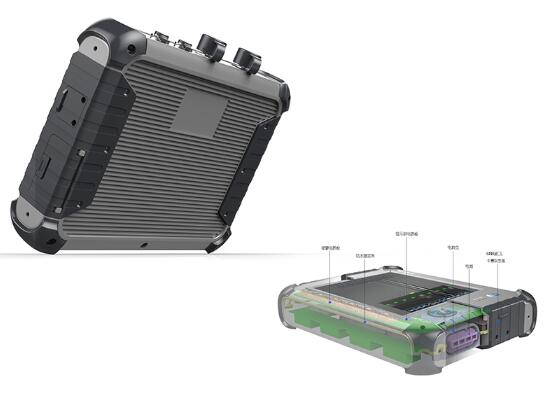

       該系統由基于Android系統開發的雷達主機、無縫兼容最新高重頻天線系列，具備功能強大的采集和事后處理軟件組成，可廣泛應用于工程檢測和地質勘察等領域。LTD探地雷達由一體化主機、天線及相關配件組成。針對探地雷達所用的高頻電磁脈沖而言，通常工程檢測和勘探中所遇到的介質都是以位移電流為主的低損耗介質。雷達工作時，向地下介質發射高頻電磁脈沖（幾十兆赫至上千兆赫），電磁脈沖遇到不同電性介質的分界面時即產生反射或散射，探地雷達接收并記錄這些信號，再通過進一步的信號處理和解釋即可了解地下介質的情況。

主要特點

       1) Android智能操作系統

       2) 全中文操作界面；

       3) 10.4寸大屏顯示；

       4) 支持128G大容量SD卡；

       5) 全金屬外殼，堅固耐用；

       6) 高亮按鍵背景燈；

       7) 支持高掃描速度和高掃描點數，提高探測速度同時，保證采樣精度；

       8) 最小時間采樣間隔可達到5ps，滿足面層測厚精度要求；

       9) 獨立式多通道設計，保證每通道采集的速度和精度滿足公路檢測需求；

     10) 新型天線的探測速度提高一倍，信噪比指標提高30%，結構設計更加實用、美觀；

     11) 第三代綜合控制電纜，輕便耐用；

     12) 現場具備連續、點測或測距輪控制等測量方式，實時二維圖像顯示；

     13) 事后處理軟件提供數據處理、目標判讀、統計等功能，可實現二維或三維成像顯示；

     14) 隨儀器為用戶提供儀器操作和數據處理解釋的多媒體演示和典型工程探測圖譜，提供從理論到檢測、從室內到野外的全方位培訓，使用戶很快成為行家里手。

技術指標

1、探地雷達配套天線的種類及技術指標

       LTD探地雷達天線有地面耦合屏蔽型、空氣耦合喇叭型和非屏蔽型（平板式）等三種類型：

       屏蔽型天線主要用于中等深度和淺表層目標探測（公路面積層厚度檢測、地下管線查找、路基缺陷探測等），有GC100MHz、GC270MHz、GC400MHz、GC900MHz、GC1500 MHz等五種型號；

       喇叭形天線主要用于公路面基層厚度快速檢測，有AL1000MHz、AL1500MHz、AL2000MHz和AL2500MHz四種型號；

       平板天線主要用于野外深層目標探測（公路施工前的地質勘察、隧道超前預報、凍土層探測等領域），有HP50MHz、HP100MHz、HP200MHz等三種型號。

LTD探地雷達主機和配套天線指標

說明：

       收發天線系統的頻率越低，其探測深度越深，但分辨率越低；頻率越高，對目標的分辨能力越高，但探測深度較淺。用戶可根據需要，選擇一套或多套收發天線配置；

       各種收發天線系統的探測深度隨土壤環境的不同而有所變化；

       所有天線均可在連續、人工點測或測距輪控制方式下工作。
