一、簡介

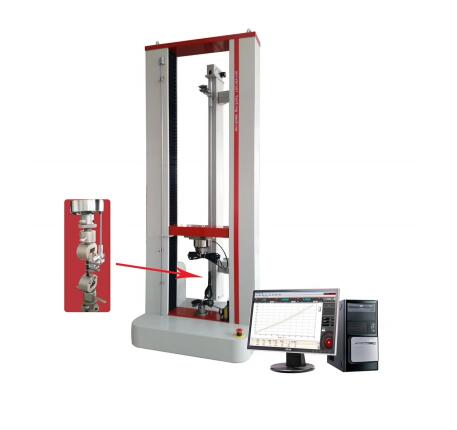

       該試驗機采用日本松下進口交流伺服電動機作為動力源；采用先進的芯片集成技術，專業設計的PCI數據采集放大和控制系統，試驗力、變形的放大、A/D轉換過程實現了雙顯控制和顯示的全數字化調整。本機可對各種金屬、非金屬及復合材料進行力學性能測試和分析研究。

滿足標準：

       滿足交通部JT/T529-2016《預應力混凝土橋梁用塑料波紋管》的要求，可完成塑料波紋管的環剛度試驗和局部橫向荷載試驗，是交通部橋隧專項檢查資質必備設備。

       滿足JG 225-2020《預應力混凝土用金屬波紋管》的要求， 可完成金屬波紋管的徑向剛度（集中荷載和均布荷載作用下）試驗。

二、主要技術指標

1、 試驗力分檔：×1、×2、×5、×10；

2、 試驗力準確測量范圍：0.4kN～20 kN；

3、 試驗力測量準確度：±1%；

4、 位移分辨率：0.01mm；

5、 位移速度控制范圍：0.01mm/min～500mm/min無級調速；

6、 波紋管內徑測量范圍：Φ50mm～Φ160mm；

7、 波紋管內徑測量分辨率：0.01mm；

8、 拉伸試驗空間：0～600mm；

9、壓縮試驗空間：0～600mm；

10、試驗空間寬度：0～400mm；

11、環剛度試件長度：300mm±10mm；

12、局部橫向荷載試件長度：1100mm；

13、局部橫向荷載試驗壓頭半徑：6mm；

14、集中荷載壓頭直徑：10mm；

15、均布荷載試驗試樣規格：圓管：Φ40～Φ132mm共19種，扁管：52～90mm共6種；

16、采用微機全自動控制；

17、供電電源功率：0.5kW，380V，50Hz；

18、工作環境： 室溫10～35℃，濕度20%～80%。

三、主要配置
