儀器主要采用進口零部件，具有測試精度高、穩定性和重復性好等優點。已被各大企業、計量部門、高等院校等應用，廣泛應用于實驗室、質檢機構、生產研發等，儀器主要采用進口零部件，具有測試精度高、穩定性和重復性好等優點。
符合標準：
LM-79-2008 固態照明產品的電氣和光度測量認定方法;
GB/T9468-2008 燈具分布光度測量的一般要求;
LB/T 001-2008 整體式LED 路燈的測量方法;
GB/T 24824-2009 普通照明用LED模塊測量方法;
GB/T7002-2008 投光照明燈具光度測試 ;
GB 50411-2019 建筑節能工程施工質量驗收標準12.2.2
建筑配電與照明節能工程使用的照明光源、照明燈具及其附屬裝置等進場時，應對其以下性能進行復驗，復驗應為見證取樣檢驗：
1照明光源初始光效;
2照明燈具鎮流器能效值;
3照明燈具效率;
4 照明設備功率、功率因數和諧波含量值。建筑照明驗收標準。

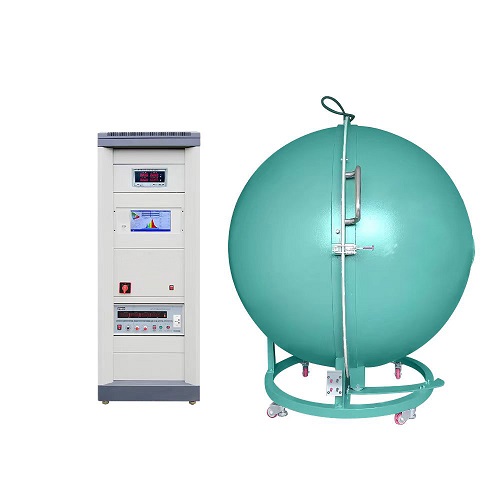

一、光色電測試綜合系統配置：
|
產品名稱
|
產品型號
|
產品用途
|
|
LED光色電測試系統核心主機 高精度 CCD
精準毫秒級的測試速度
寬波段紫外可見光紅外
電腦及光譜儀均可操作
高清觸摸大屏顯示數據
|
HAS2000
|
用于測試各種LED、照明燈具、鹵素光源、傳統光源、節能燈、冷光源等光色電綜合性能參數
（近紫外-可見光-近紅外）
|
|
導光纖維
|
1.5米
|
用于積分球與HP系列光譜分析系統的光信號傳輸
|
|
通用標準光源
|
24V50W
|
用于測試系統的色溫和光通量的定標
|
|
通用標準光源
|
6V10W
|
用于測試系統的色溫和光通量的定標
|
|
精密測光積分球
|
2米
|
球體選用冷軋鋼板，底座可調，內壁涂層主要材料選用分析純硫酸鋇（BaSO4）,化學穩定性好 ，日久不易泛黃。
|
|
數字電參數測量儀
|
HA104
|
監測光源的電壓、電流、功率、功率因子/頻率
|
|
交流穩壓變頻電源
|
HA500
|
給被測負載提供穩定的交流電源
|
|
精密直流穩壓電源
|
HA305
|
給被測負載提供穩定的直流電源
|
|
標準機柜
|
19英寸
|
用于放置儀器，節約空間，整齊美觀，防電磁干擾
|
|
LED測試夾具
|
3528-5730
|
用于固定單顆LED燈珠
|
|
儀器測試軟件
|
標準
|
電腦控制測試設備
|
1、高精度快速光譜分析儀
測量LED及照明產品的光譜功率分布,色品坐標,相關色溫,顯色指數,色容差、色域指數、逼真度指數、峰值波長、光譜半寬度、主波長、色純度、光通量、輻照度、光效、電壓、電流、功率、功率因數、能效指數、能效等級等光色電性能參數；
儀器智能化程度高，主機采用高清觸摸大屏，更加直觀便捷。測試穩定性，重復性高，完全滿足國際國內測試對光和顏色的測量要求；
技術指標如下：
|
名稱
|
功能
|
參數范圍
|
|
速度
|
測試速度
|
5ms-2s
|
|
光參數測試
|
光通量測量范圍
|
10mlm-50000lm
|
|
光度測量精度
|
一級
|
|
波長范圍
|
350-800nm
|
|
波長準確度
|
±0.2nm
|
|
色參數測試
|
色溫測量范圍
|
1000K—100000K
|
|
分辯率
|
1K
|
|
色溫準確度
|
±0.2%
|
|
色品坐標準確度
|
±0.0015
|
|
顯色指數測量范圍
|
0-100
|
|
顯色指數測試誤差
|
±(0.5%rd+0.5)
|
|
色容差準確度
|
±0.5SDCM
|
3、數字電參數測量儀（交直流通訊型）
四窗口顯示：電壓、電流、功率、功率因數/頻率；所有測量值均為“真有效值”； 自動設置量程；具備交流、直流、交直流測量功能
|
功能
|
計量/范圍
|
計量精度
|
備注
|
|
電壓
|
DC ：0-600V
|
0.5級
|
±（0.4%+0.1%+1）
|
|
AC ：0-600V
|
0.5級
|
|
電流
|
DC ：0.5-20A
|
0.5級
|
|
AC ：0.5-20A
|
0.5級
|
|
功率因數
|
-1.000~1.000
|
0.5級
|
|
基頻
|
45Hz-130Hz，帶寬：5KHz
|
0.5級
|
4、精密直流穩壓穩流電源
|
參數
|
HZ305
|
|
輸入電源
|
220V AC±10％ 50Hz ±2％
|
|
輸入功率
|
150VA
|
|
輸出額定值
|
電壓
|
0～30V
|
|
電流
|
0～5A
|
|
電源效應
±％ of Output+offset
|
電壓
|
CV≤0.01%+3mV
|
|
電流
|
CC≤0.05%+5mA
|
|
負載效應
±％ of Output+offset
|
電壓
|
CV≤0.01%+3mV
|
|
電流
|
CC≤0.05%+5mA
|
|
設定精度@25℃
±％ of Output+offset
|
電壓
|
≤0.1%+10mV
|
|
電流
|
≤0.1%+10mA
|
|
測量解析度
|
電壓
|
10mV,1mV
|
|
電流
|
1mA
|
|
測量值精度@25℃
±％ of Output+offset
|
電壓
|
≤0.1%+5mV
|
|
電流
|
≤0.1%+5mA
|
|
測量速度
|
電壓
|
160ms/ones
|
|
電流
|
160ms/ones
|
|
紋波與噪聲
20～20MHz
|
電壓
|
≤1mVrms/3mV(P-P)
|
|
電流
|
≤0.05%+5mA
|
|
溫度系數@0～40℃
±％ of Output+offset
|
電壓
|
≤0.05%+10mV
|
|
電流
|
≤0.1%+10mA
|
5、精密交流穩壓變頻電源
高精度穩頻穩壓,旋鈕式快速調節電壓、頻率
高精度顯示：電壓、電流、頻率、有功功率、功率因數
電路方式：IGBT/PWM脈沖寬度調制方式
交流輸入：單相220V/50Hz,60Hz
輸出頻率：45～70Hz
負載穩壓率：±0.5%
波形失真度：≤1.5%(阻性負載)
頻率穩定度：≤0. 01%
反應時間：最D值2ms
數位頻率表：4位數 解析度 0.1Hz
數位電壓表：4位數 解析度 0.1V
數位電流表：4位數 解析度 4A以下：0.001A 4A以上：0.01A
數位功率表：4位數 解析度 200W以下：0.1W 200W以上：1W
功率因數：4位數 解析度 0.001
保護裝置：輸入無熔絲開關、輸出無熔絲開關、電子電路快速偵測過電壓、過電流、過載、過高溫&短路并自動跳脫保護及告警裝置。
電路方式：IGBT/PWM脈沖寬度調制方式
交流輸入：單相220V/50Hz,60Hz
輸出最D電流：0-150V檔為4.2A；0-300V 檔為2.1A；
|
