儀器主要采用進口零部件，具有測試精度高、穩定性和重復性好等優點。已被各大企業、計量部門、高等院校等應用，廣泛應用于實驗室、質檢機構、生產研發等，儀器主要采用進口零部件，具有測試精度高、穩定性和重復性好等優點。
符合標準：
LM-79-2008 固態照明產品的電氣和光度測量認定方法;
GB/T9468-2008 燈具分布光度測量的一般要求;
LB/T 001-2008 整體式LED 路燈的測量方法;
GB/T 24824-2009 普通照明用LED模塊測量方法;
GB/T7002-2008 投光照明燈具光度測試 ;
GB 50411-2019 建筑節能工程施工質量驗收標準12.2.2

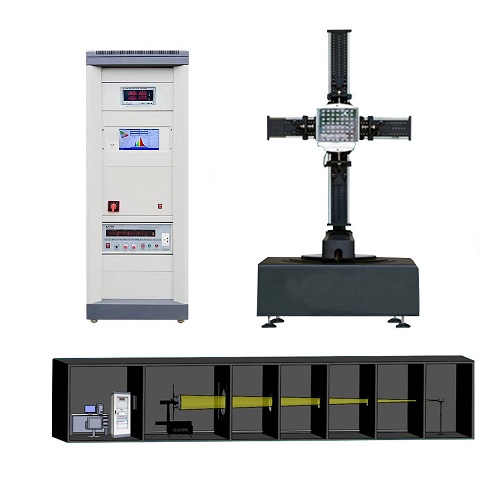

一、高精度分布光度計（配光曲線IES）綜合測試系統
|
產品名稱
|
產品型號
|
產品用途
|
|
分布光度計測試旋轉臺
采用精準高精度測試主機
精密伺服電機伺服驅動器
主機貴金屬導電滑環技術
精密激光便于對準裝燈具
強大中英文三維測控軟件
最核心主機電機質保5年
|
HAG1800S
|
主軸和燈具軸均可360度連續無回隙運轉測量；
角度精度：0.1度；
|
|
光度探測器及高穩定度支架
|
標準
|
帶激光瞄準器裝置，可精確調整探測器位置和轉動中心位置；
|
|
燈具支架（根據燈具規格提供）
|
標準
|
根據燈具規格配備通用夾具
|
|
光通量標準燈
|
220V/200W
|
用于光度計測試系統的定標
|
|
數字電參數測量儀
(交直流通用)
|
HA104
|
用于測量交直流燈的功率
|
|
精密交流穩壓變頻測試電源
|
HA500
|
給被測燈具提供穩定的電源
|
|
標準機柜
|
19英寸
|
用于放置儀器，抗電磁干擾
|
|
系統軟件
|
標準
|
中英文
|
1、高精度分布光度計技術參數
- 主軸和燈具軸采用貴金屬光纖點刷結構的導電滑環，可360度連續無回隙運轉測量無須為防止繞線而來回旋轉，永不繞線；
- 采用知名品牌的高轉速、高轉矩、低噪音、低振動的三相混合式步進電機；
- 垂直軸旋轉范圍：-180°～180°或0°～360°旋轉；
- 水平軸旋轉范圍：-180°～180°或0°～360°旋轉；
- 角度精度：0.1 度，分辨率：0.01度；
- 特殊的激光瞄準裝置，方便、準確地安裝測試燈具的位置，完全使被測燈具中心與旋轉臺旋轉中心重合；
- 燈具最大尺寸：1.3米；（可根據實際情況定制）
- 燈具最大重量：50kg(含夾具) ；
- 燈具供電測量采用4線制：2路10A導電滑環用于供電，2路2A用于測量電壓；
10、轉臺控制線和燈具供電線長度：6米，特殊要求可加長；
1、光度探頭精度：一級
2、照度測量范圍：0.001Lx 至1×105 Lx
3、角度精度：0.1 度
4、燈具可繞垂直軸-180°～180°或0°～360°旋轉
5、燈具可繞水平軸-180°～180°或0°～360°旋轉
6、燈具的電參數測量精度：0.5級
2、數字電參數測量儀（交直流通訊型）
技術特性：
四窗口顯示：電壓、電流、功率、功率因數/頻率；
所有測量值均為“真有效值”； 自動設置量程；
具備交流、直流、交直流測量功能
|
功能
|
計量/范圍
|
計量精度
|
備注
|
|
電壓
|
DC ：0-600V
|
0.5級
|
±（0.4%+0.1%+1）
|
|
AC ：0-600V
|
0.5級
|
|
電流
|
DC ：0.5-20A
|
0.5級
|
|
AC ：0.5-20A
|
0.5級
|
|
功率因數
|
-1.000~1.000
|
0.5級
|
|
基頻
|
45Hz-130Hz，帶寬：5KHz
|
0.5級
|
3、精密直流穩壓穩流電源
|
參數
|
HZ305
|
|
輸入電源
|
220V AC±10％ 50Hz ±2％
|
|
輸入功率
|
150VA
|
|
輸出額定值
|
電壓
|
0～30V
|
|
電流
|
0～5A
|
|
電源效應
±％ of Output+offset
|
電壓
|
CV≤0.01%+3mV
|
|
電流
|
CC≤0.05%+5mA
|
|
負載效應
±％ of Output+offset
|
電壓
|
CV≤0.01%+3mV
|
|
電流
|
CC≤0.05%+5mA
|
|
設定精度@25℃
±％ of Output+offset
|
電壓
|
≤0.1%+10mV
|
|
電流
|
≤0.1%+10mA
|
|
測量解析度
|
電壓
|
10mV,1mV
|
|
電流
|
1mA
|
|
測量值精度@25℃
±％ of Output+offset
|
電壓
|
≤0.1%+5mV
|
|
電流
|
≤0.1%+5mA
|
|
測量速度
|
電壓
|
160ms/ones
|
|
電流
|
160ms/ones
|
|
紋波與噪聲
20～20MHz
|
電壓
|
≤1mVrms/3mV(P-P)
|
|
電流
|
≤0.05%+5mA
|
|
溫度系數@0～40℃
±％ of Output+offset
|
電壓
|
≤0.05%+10mV
|
|
電流
|
≤0.1%+10mA
|
4、精密交流穩壓變頻電源
高精度穩頻穩壓,旋鈕式快速調節電壓、頻率
高精度顯示：電壓、電流、頻率、有功功率、功率因數
電路方式：IGBT/PWM脈沖寬度調制方式
交流輸入：單相220V/50Hz,60Hz
輸出頻率：45～70Hz
負載穩壓率：±0.5%
波形失真度：≤1.5%(阻性負載)
頻率穩定度：≤0. 01%
反應時間：最D值2ms
數位頻率表：4位數 解析度 0.1Hz
數位電壓表：4位數 解析度 0.1V
數位電流表：4位數 解析度 4A以下：0.001A 4A以上：0.01A
數位功率表：4位數 解析度 200W以下：0.1W 200W以上：1W
功率因數：4位數 解析度 0.001
保護裝置：輸入無熔絲開關、輸出無熔絲開關、電子電路快速偵測過電壓、過電流、過載、過高溫&短路并自動跳脫保護及告警裝置。
電路方式：IGBT/PWM脈沖寬度調制方式
交流輸入：單相220V/50Hz,60Hz
輸出最D電流：0-150V檔為4.2A；0-300V 檔為2.1A；
|
